THERMOJACKET
サーモジャケット標準仕様
|
機器表面温度(TEMP)
|
UP TO 200℃
|
UP TO 350℃
|
UP TO 550℃
|
|

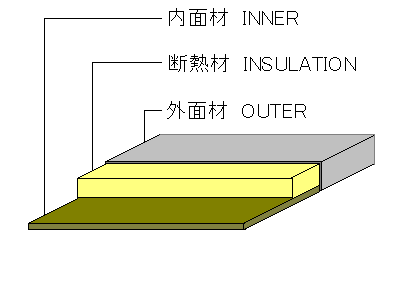

内面材(INNER LINER)
断熱材(INSULATION)
外面材(OUTER JACKET)
|
1924-S
550-GM 30ｍｍ
1924-S
|
2025/9383
550-GM 45ｍｍ
1700-SA-2
|
2025/9383
550-GM 75ｍｍ
1700-SA-2
|
550℃以上の機器にも対応品があります。 MATERIAL
FOR HIGHER TEMP AVAILABLE
サーモジャケット断熱性能（100Aバルブ）
バルブ表面温度 169℃（SURFACE TEMP OF 4” GLOVE VALVE）
外気温度 25℃（ROOM TEMP）
|
100Aバルブ表面からの放散熱量比較 (HEAT ＬOSS TABLE)
|
|
サーモジャケット有りの時
(JACKET COVERED)
|
|
85Kcal/Hr
|
|
サーモジャケット無しの時
(WITHOUT JACKET)
|
|
1,130Kcal/Hr
|
放散熱量の差 1,045Kcal
100Aバルブ年間節約金額（ANNUAL
SAVING FOR 4” GLOVE VALVE）
稼働時間(WORKING Hr/Yr)
8,000hr/Yr
蒸気単価(UNIT PRICE OF STEAM) JPY4/1000Kcal
1,045Kcal x 8,000Hr = 8,360 x 1,000Kcal
年間節約金額 8,360 x JPY4 = YEN33,440
100Aバルブひとつで年間￥33,440の節約になります。
YOU WILL
SAVE JPY33,440 PER ONE YEAR FOR ONLY ONE VALVE
JACKETED WITH THERMOJAKET
お気軽にお問い合わせください
contact us here
back
home
I.J.INTERNATIONAL
CO.,LTD.
ROOM405 GLORIA
KOMAGOME
1-35-4 KOMAGOME,TOSHIMA-KU
TOKYO,JAPAN 170-0003
TEL81-3-5978-3871
FAX81-3-5978-3872
THERMOTEX
サーモテックス内、外装材 INNER
AND OUTER MATERIALS
|
ITEM NO.
|
THICKNESS
|
CONSTRUCTION
|
MAX.TEMP ℃
|
|
1924-H
|
0.35
|
HYPALON COATED FIBERGLASS
|
120
|
|
1924-S
|
0.31
|
SILICONE COATED FIBERGLASS
|
250
|
|
1700-SA-2
|
0.43
|
SILICONE COATED FIBERGLASS
|
250
|
|
2025/9480
|
0.86
|
ALU LAMINATED FIBERGLASS
|
250
|
|
1800-T
|
0.45
|
TEFLON COATED FIBERGLASS
|
300
|
|
3200-T
|
0.81
|
TEFLON COATED FIBERGLASS
|
300
|
|
4300-G
|
0.80
|
100% FIBERGLASS FABRIC
|
550
|
|
2025/9383
|
0.76
|
100% FIBERGLASS FABRIC
|
550
|
|
1800-HT
|
0.76
|
SILICA-BASE FABRIC
|
1,000
|
|
3600-HT
|
1.37
|
SILICA-BASE FABRIC
|
1,000
|
内部断熱材 INSULATING
MATERIAL
|
ITEM NO.
|
THICKNESS
|
MATERIALS
|
MAX.TEMP ℃
|
|
550-GM
|
10, 15, 20
|
100% FIBERGLASS MAT
|
550
|
|
1200-CM
|
12.5, 25, 50
|
CERAMICFIBER MAT
|
1,200
|
お気軽にお問い合わせください
contact us here
back
home
I.J.INTERNATIONAL
CO.,LTD.
ROOM405 GLORIA
KOMAGOME
1-35-4 KOMAGOME,TOSHIMA-KU
TOKYO,JAPAN 170-0003
TEL81-3-5978-3871
FAX81-3-5978-3872
THERMOCELL
|
サーモセル特長
低熱 伝導率でエネルギーロスを大幅に改善します
PREVENTS
HEAT LOSS FROM EQUIPMENTS
軽量で施工性に優れています
LIGHT WEIGHT
AND EASY HANDLING
耐水、耐候性に優れています
MOISTURE
AND WEATHER RESISTANT
使用温度範囲－50℃～＋120℃
SERVICE
RANGE –50℃ TO 120℃
自己消火性を有し、安全です
SELF-EXTINGUISHING
|
 |
用途 APPRICATION
DHC冷水配管、ビル設備配管、バルブ、プレート式熱交換器などの結露防止に
BEST FOR ALL THE LOW TEMPERATURE EQUIPMENTS
仕様 SPECIFICATIONS
|
項目
|
単位
|
ＴＨＥＲＭＯＣＥＬＬ
|
試験方法
|
|
熱伝導率(平均温度24℃)
K-VALUE
|
Ｗ／ｍ.ｋ
|
０．０３６
|
ＡＳＴＭ Ｄ-１７７
|
|
密度
DENSITY
|
ｇ／ｃｍ３
|
０．０５～０．１０
|
ＡＳＴＭ Ｄ-１６６７
|
|
使用温度範囲
SERVICE TEMP
|
℃
|
－５０℃
～ ＋１２０℃
|
－
|
|
吸水率(重量)
WATER ABSORPTION
|
％ ｍａｘ
|
５
|
ＡＳＴＭ Ｄ-１０５６
|
|
透湿抵抗
PERMEABILITY RESIST
|
－
|
μ３５００
|
ＤＩＮ５２６１５
|
|
水蒸気浸透率(38℃)
VAPOR PERMEABILITY
|
ｐｅｒｍ-ｉｎ
|
０．１５
|
ＡＳＴＭ Ｅ-９６
|
|
厚さ収縮率(100℃)
THICKNESS SHRINKAGE
|
％ ｍａｘ
|
６
|
ＡＳＴＭ Ｃ-５３４
|
|
耐オゾン性
OZONE RESISTANCE
|
－
|
クラック無し
|
ＡＳＴＭ Ｄ-１１７１
|
|
耐燃性
FLAMMABILITY
|
－
|
自己消火性
SELF EXTINGUISH
|
ＡＳＴＭ Ｄ-６３５-81
|
保温保冷厚参考表 THICKNESS RECOMENDATION
| |
１５
|
２０
|
２５
|
３２
|
４０
|
５０
|
６５
|
８０
|
１００
|
１２５
|
１５０
|
２００
|
２５０
|
３００
|
|
Ｈ 温水管
|
１０ｍｍ
|
１３ｍｍ
|
|
Ｃ 冷水管
|
２５ｍｍ
|
３２ｍｍ
|
|
Ｄ 排水管
|
２０ｍｍ
|
Ｈ 温水管保温厚：管内温度１００℃、周囲温度２０℃、断熱材表面温度４０℃以下
Ｃ 冷水管防露厚：管内温度７℃、周囲温度３０℃、相対湿度８５％未満
Ｄ 排水管防露厚：管内温度１５℃、周囲温度３０℃、相対湿度８５％未満
＊上記条件以外の場合は販売店までお問い合わせ下さい
品種 TUBE
OR SHEET
| |
１５
|
２０
|
２５
|
３２
|
４０
|
５０
|
６５
|
８０
|
１００
|
１２５
|
１５０
|
２００
|
２５０
|
３００
|
|
SHAPE
|
TUBU TYPE
|
SHEET
|
|
THICKNESS
|
１０ｍｍ～５０ｍｍ
|
